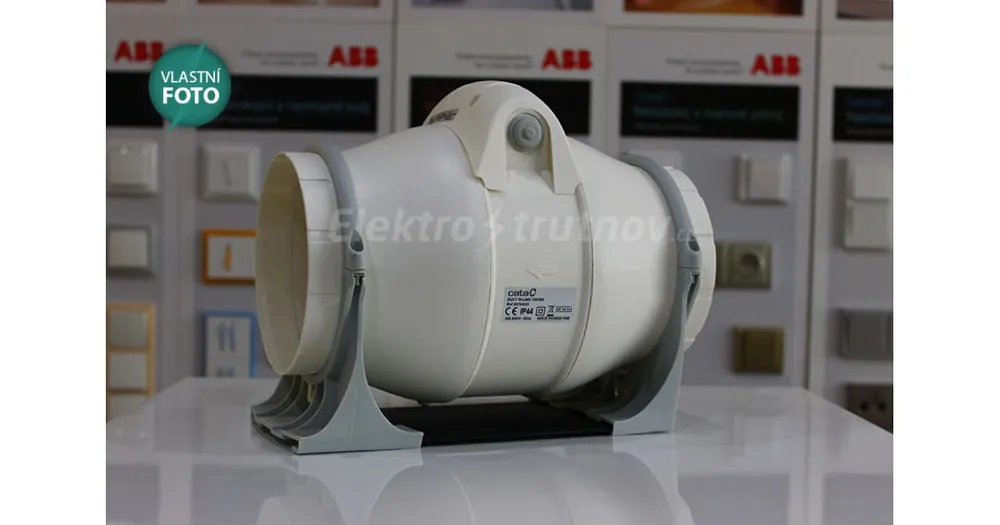

CATA DUCT IN-LINE 150/560 ventilátor potrubní – kluzná ložiska 150mm

 Radiální odtahový potrubní ventilátor Cata Duct INLINE s průtokem 560 m³/h a max. délkou potrubí 36 m a potrubní přírubou do vzduchovodů Ø 150 mm

Použití potrubního ventilátoru

Tento ventilátor s jednofázovým asynchronním motorem a kluzným ložiskem je určen k odsávání a odvětrávání bytu, domu a provozů s teplotou od 0°C do +40°C. Lze ho využit pro přísun čistého vzduchu do koupelny, wc, kanceláře, skladu či garáže nebo odsávání.

Konstrukce potrubních ventilátoru CATA

CATA ventilátory a axiální oběžné kolo je vyrobeno z odolného bílého ABS termoplastu. Motor je asynchronní s kotvou nakrátko s jednorázovou tepelnou ochranou pojistkou proti přetížení motoru, krytím IPX4 a napájením ze sítě 230V / 50Hz. Svorkovnice je přístupná po sejmutí krytu a svorky jsou označeny N, N1, N2 – nulový vodič, (N1 a N2 u dvourychlostních modelů), L – fáze, T – ovládací fáze (jen pro modely T s časovvačem). U modelů T s časovačem je pod krytem svorkovnice otočný ovladač pro nastavení času doběhu potrubního ventilátoru v rozsahu od 3 do 15 min. K ventilátoru je možné objednat široké příslušenství jako je snímač vlhkosti hygrostat nebo regulátor otáček a je snadno zapojitelný do vzduchovodů s průměrem 150 mm pomocí přírub ventilátoru, které jsou součástí výrobku.

Jak namontovat ventilátor ?

Ventilátor CATA lze jednoduše namontovat vodorovně i svisle dle potřeby instalace. Montáž se provádí pomocí čtyř vrutů (není součástí balení) do plechového lakovaného držáku v kterém je ventilátor uložen. Vzduchotechnické potrubí plastové nebo flexi lze připevnit k přírubám daného za pomocí spon nebo lepicí pásky (nejsou součástí dodávky) a směr proudění vzduchu v potrubí je jasně vyznačen šipkami umístěnými na ventilátoru.

Ostatní vlastnosti ventilátoru CATA DUCT IN LINE

Hladina hluku je od 24 do 39 dB(A) měřena ve vzdálenosti 2 m v ose sání při plném výkonu ventilátoru. Údržbu pak také lze snadno provádět po odpojení od elektrického rozvodu vyjmutím z držáku a po demontáži bajonetového uchycení. Regulace otáček ventilátoru zajistíme elektronickými nebo transformátorovými regulátory změnou napětí napájení.

• Průměr odtahu: 150 mm
• Barva: Bílá
• Příkon motoru: 60 / 80 W
• Otáček/min.: 2000 / 2700
• Max. sací výkon: 420 / 560 m³/hod
• Max. tlak: 255 / 353 Pa
• Max. délka odtahu: 26 / 36 m
• Hlučnost – 2 m: 31 / 39 dB(A)
• Stupeň krytí: IP44
• Výbava: Dvě rychlosti
• Montážní poloha: Horizontálně i vertikálně
